應用于：集裝箱制造、車輛制造、能化裝備制造、物流 裝備制造等

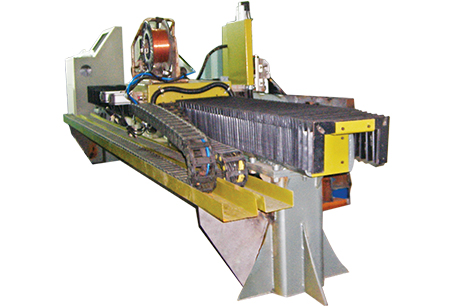

設備由行走小車、焊位（高度）調節機構、平行四連桿自動跟蹤機構、
焊槍焊弧調整機構等組成.
集成計算機模糊控制技術、激光視覺識別技術、圖像處理技術實現對彎曲
而無規則的焊縫、直角焊縫、自動識別跟蹤，直接對大波紋板、小波紋板、
及各種波紋角度的波紋板進行自動焊接。
下載解決方案詳細文檔 >
· 提高生產效率： 機器在運轉過程中不停頓不休息，但是工人上班時是不可能做到不停頓不休息，提高了企業的生產效率；
· 提高產品質量： 焊縫質量受人的因素影響較小, 降低了對工人操作技術的要求，因此焊接質量是穩定的；
· 解決人工焊接環境問題： 避免焊接過程中產生強烈的熱、煙塵和弧光對工人的體能消耗及工人健康的危害；
· 解決人工焊接技術問題： 避免波紋板工人焊接出現接頭處容易漏光、漏水，焊道接頭突出上側粱外緣，需進行人工研磨的問題；
· 已申請專利： “基于激光視覺傳感的集裝箱波紋板焊接識別的方法 ”，深圳中集智能科技有限公司完全擁有自主知識產權。
焊接機床運動控制單元

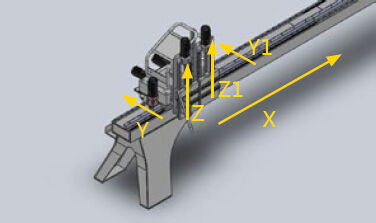

將機床的Y1Y212 四個軸做成一個可隨時調用的整體。我們稱之為“小車”。
其中Y1、Z1 負責采集獲取軌跡，2、Z2 負責焊接。
焊接機床運動控制單元
1. 五軸運動控制平臺
X 方向：長形導軌，用齒條控制，總長度4mm，行程3.5m（模擬未來現場的實際工作平臺）
YZ 方向：YY11 使用滾珠絲杠，采用連軸器直聯方式，方形導軌。
2. 引用松下伺服電機，定位準確，電弧干擾情況下不丟步，不偏位。
|
項目
|
技術規格
|
|---|---|
| 床身尺寸 | 4000mm X 60mm X 1000mm |
| 有效行程 | X 軸行程為3700mm Y 軸行程為400mm；Y1 軸行程為400mm Z 軸行程為400mm；Z1 軸行程為400mm |
| 電機選型 | panasonic 松下伺服電機 |
| 電機功率 | X：750W ；Y：400W（2 個）；Z：400W（2 個） |
| 電柜尺寸 | 500mm X 600mm X 1200mm |
| 控制系統 | 維宏激光導引視覺焊縫跟蹤系統（采用最新PM85A 運動控制系列） |
| 工控機配置 | Advantech- 研華工控機 |

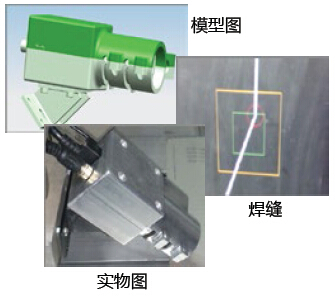

視覺器控制單元
視覺器作用：焊縫信息的識別者，獲得最原始的焊縫信息然后將其送給控制系統。 視覺器采用自動曲線跟蹤模式，通過識別鏡頭焊縫交叉點的位置，來控制視覺器 的下一步動作趨勢。
焊 槍 動 作：根據視覺器的識別焊縫的位置，再加上焊槍和視覺器之間的偏置關系（固定 的），即可得到焊槍需要運行的軌跡。此軌跡即焊縫的走勢走向。
視覺器特征：
· 視覺器采用合蓋式固定方式，將相機和激光發生器固定在內部
· 可調節鏡頭焦距，改變最佳獲得焊縫信息位置。
· 采用相機的優勢：像素點密，識別精度高；可以通過像素點的變化識別出焊縫的寬度信息（因為焊縫處成像特征有別于非焊縫處）。
· 激光發生器：定位用的輔助設備，只需發射一條激光條紋，技術成熟。

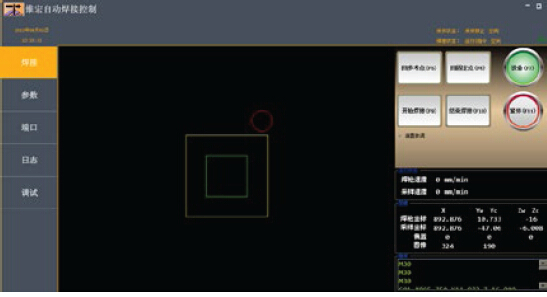

軟件基于 .NET Framework 4 開發框架開發。
交互界面基于WPF 視圖框架構建 。具有完備的二次開發支持，廣泛的支持功能到視圖的全方位擴展和定制。
1）.操作方便、人性化。可直接顯示焊接軌跡，圖形化顯示，美觀易分析。
2）.先進軌跡平滑功能，對焊點、異型拐點等特征做有效平滑。運動平穩，控制核心來自加工中心的控制內核速度均勻可控，保證在斜坡和平面位置的速度均勻。
3）.端口擴展功能方便，支持PLC 功能。
